Klämkopplingar/flexibla kopplingar

R&D flexibla kopplingar tillverkas av polyetylenplast. De isolerar motorn elektriskt från axelsystemet och kan därför förebygga korrosion. Vidare kan de resultera i minskade vibrationer och mindre oljud. R&D flexibla kopplingar är mycket enkla att montera mellan backslagets utgående fläns och propelleraxelns klämkoppling. Vi kan leverera flexibla kopplingar för motorer upp till cirka 1200 hk.

De vanligaste flexibla kopplingarna finns i tabellen. Andra versionen offereras.

Art.nr                Anslutning backslag             Max belastning            Bygglängd

                                                                    (hk per 100 rpm)          (mm)

910-001             4” standard ①                        5/100                               32,5
910-002             Yanmar ②                              3/100                               32,5
910-004             4” standard ①                        8/100                               34,3
910-007             Volvo Penta ③                        3/100                               43,7
910-009PR         5” standard                            13/100                              44,5
910-013             Bukh                                      3/100                               32,5
910-014             4” standard ①                        3/100                               32,5
910-020             Volvo MS2/MS25                     5/100
910-026             5"3/4                                     28/100
910-029             5” standard                            20/100                             52,3

① Passar alla mekaniska backslag från Technodrive och Hurth.
② Yanmar GM-serien och YM-serien.
③ Volvo Penta RM, MS, MS2, MS10 och MS 15.



Våra fasta klämkopplingar är tillverkade av galvaniserat stål.

Storlekar enligt taball nedan.
Övriga klämkopplingar passande t ex Volvo Penta och Yanmar kan offereras.

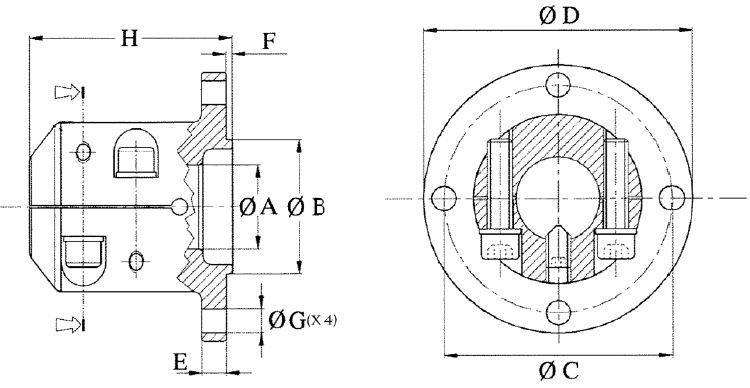

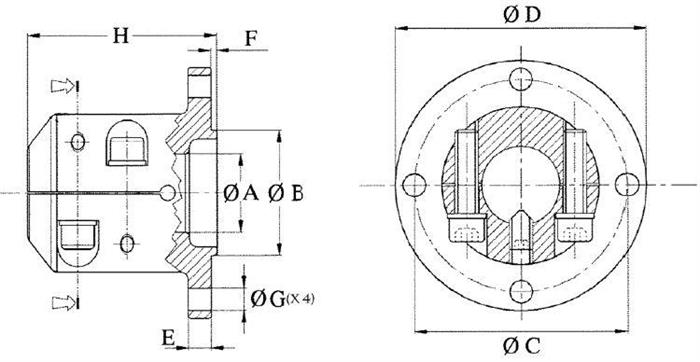

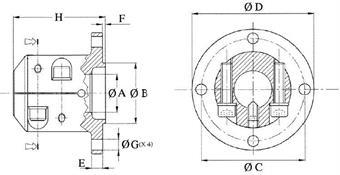

Mått i mm

Art.nr A B C D E F G H
DR025102 25 63,5 82,5 102 10,5 3 10,5 68
DR030102 30 63,5 82,5 102 10,5 3 10,5 68
DR035102 35 63,5 82,5 102 10,5 3 10,5 68
DR030127 30 63,5 108 127 11,5 3 11,5 68
DR035127 35 63,5 108 127 11,5 3 11,5 96
DR040127 40 63,5 108 127 11,5 3 11,5 96
DR045127 45 63,5 108 127 14 3 11,5 112
DR050127 50 63,5 108 127 14 3 11,5 112
